涡轮流量计目前的生产加工技术都已经相当成熟，国内的涡轮流量计产品质量在科技力量的推动下，有了*大的提升，一些国产品*的产品也丝毫不比进口品*逊色。本文针对于涡轮流量计在排水井中的应用案例向大家作一个简要的介绍。

为了提高对井内排水设备的管理、维修水平，使其达到要求的设备完好率；在日常或雨季对运行的水泵进行经常性的监视，使排水设备运行，既经济，又效率高，对流量的测定都是很重要的。此外，对于经过大、中修后的水泵，考核其技术状况，是否符合规定的要求，也需要对流量进行测定。通过对流量及其他参数的测定、分析，可提出改善提高效率的措施。

现将91成人看片在线下载使用涡轮流量计测定流量的方法介绍如下。

一、涡轮流置计

涡轮流量计由三个部件组成：

(1)   涡轮变送器

涡轮流量变送器有RZ-LW型，内径4?500毫米，*大流量0.17?1080升/秒，工作压力25?64公斤/厘米2,可以满足一般矿井水泵测量的需要。该变送器用法兰盘与管道相接。变送器内装有叶轮，为导磁材料制成，上有螺旋叶片，其作用是借通过流体的动能使叶轮转动。其他部分用不锈钢制成，在外壳上装有磁电感应转换器，由线圈和磁铁组成。当叶轮转动时，叶片周期性地切割磁力线，使磁路磁阻发生交变而感应出脉冲讯号，该讯号频率与流量成正比。将此讯号接入放大器内进行放大，再输送到显示仪表即可读数。

91成人看片在线下载使用的涡轮变送器的，型号为RZ-LWGY，专为测量液体介质所设地，5/6/2000，内径150毫米，测量范围55?550米3/时，工作压力可达100公斤/厘米2以上，通过变送器的压力损失，在100%流量时，为0.5公斤/厘米2。

(2)   前置放大器

由变送器发出的脉冲讯号一般只有20?500毫伏，不能推动显示仪表工作，装置显示仪表的地点，可以在管道旁，也可以在不超过500米的室内或井下峒室内，因此需要加装前置放大器。，其技术特征如下：

输入信号电压       20~500亳伏

输送距离       500米

输出信号电压       有效値大于2伏

电源直流4伏（用干电池或由频丰仅供给>该放大器采用晶体管电路，体积小，可固定于变送器上。

(3)   积算频率仪

这是一种指示和积算两用的复合式仪表，与变送器配套使用（购买时成套供应），可以指示瞬时流量值和积累值。测定时置于管道旁，如长期使用可以装在调度室、机电部门或泵房内（该仪表不防爆）。其技术特征如下：

测量范围       10~1000赫兹

积算容量       99,999，99

(对于大型水泵可连续测1100余小时)'

计算误差       ±2%

(对于矿井排水量M量可达毎分钟千分之一米3以下，有很高的楮确度输入信号有效谪  3*2伏(近似正弦波或脉冲波）

电源       220伏

功率       80瓦

重量       21公斤

涡轮流量计仪表表面上有三个十进位计数管和一个机械计数器，记录脉冲频率数，变送器叶轮每个叶片切割一次，发出一个脉冲，计数管辉光点显示一个数字。

瞬时值由表面上的毫安表读出毫安数，换算成流量或变换表盘直接读出每分或每秒的m³数。

二、测流方法

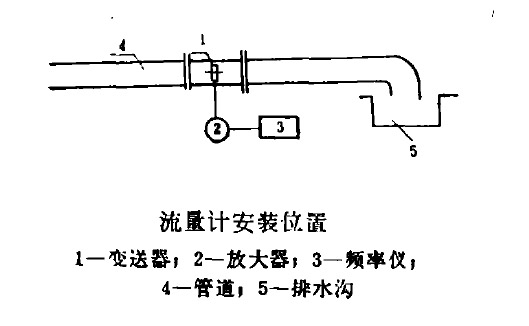

91成人看片在线下载测定时，将流量计装于管道出口如图所示。

流量计安装位置

1_变送器2—放大器3—频率仪,4一管道，5—排水沟

测定时，水泵启动后达到额定转数运转，指示表针稳定后即可开始。为了绘制水泵及管道特性曲线需要测5?6个工作点，可利用水泵上闸阀进行调整，每个点可以测量三次，共15?18个数据。每次用秒表记录半分或一分钟脉冲次数，然后除以仪表常数即可得出每分钟流量值。例如仪表常数为2500次/升，测得每分钟脉冲数为12500次，则流量Q=125000/5000=5m³/分，一般一台水泵(包括电机各数据和水泵其他数值的测量)只需30?40分钟左右即可。

三、测定情况

91成人看片在线下载对全局涌水量大、排水任务重的二个矿井的主排水泵流量进行了测定，共测定200?850瓦主排水泵42台。测定情况如下：实测水泵流量达到名*100%以上的（包括100%的）有23台，占测定水泵总台数55%;达到90?100%的有10台，占测定水泵总台数23.达到90%以下的9台，占测定水泵总台数21.2%。测定后的分析总结尚待进一步研究，但已初见一些效果,如王平村矿现有主排水泵5台，平日每班轮流开一台泵，工作时间4小时，测后每班开动高效率泵一台，仅电费，每年可节约4560元。又如城子煤矿-250米泵房共有850瓦水泵5台，平时每班轮流开一台泵，测后将效率较高的6号泵拆掉一个水轮，水泵效率由拆轮前的0.55%提高到拆轮后的0.564%，效率提高0.014%，流量虽由4.98米/分降低到4.32米/分，（采取每天多开10分钟栗的方法弥补)，但由于水泵效率的提高，耗电量大为节省，每年可节约电费4.8万元。
